Resposta rápida: a NBR 8800 é a norma brasileira que define como projetar estruturas de aço e estruturas mistas de aço e concreto de edifícios. Ela exige que a estrutura metálica seja dimensionada pelo método dos estados-limites (resistência e utilização), considerando todas as ações previstas, como peso próprio, sobrecargas e vento; que cada pilar, viga, tesoura e ligação seja verificado por cálculo; que os deslocamentos fiquem dentro de limites aceitáveis; e que fabricação e montagem sigam critérios de qualidade. Na prática, um barracão metálico conforme a NBR 8800 tem projeto estrutural assinado por engenheiro, memória de cálculo e detalhamento de cada peça.
Quem vai construir um barracão, um galpão industrial, um mezanino ou uma cobertura para estacionamento costuma ouvir que a obra precisa estar “dentro da NBR 8800”. Mas o que isso significa na prática? Neste guia explicamos, em linguagem direta, o que a norma cobre, o que ela exige do projeto e da execução e como você, como dono da obra, síndico ou comprador, pode verificar se o fornecedor está realmente trabalhando conforme a norma.
O que é a NBR 8800 e para que serve em uma estrutura metálica
A ABNT NBR 8800 trata do projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios. Ela é a principal referência técnica para quem calcula pilares, vigas, tesouras, terças, contraventamentos e ligações em aço laminado ou soldado, que são justamente as peças que formam a estrutura de um barracão metálico.
O objetivo da norma é garantir que a estrutura tenha segurança adequada contra o colapso e desempenho satisfatório durante o uso. Em outras palavras: o barracão não pode cair, e também não pode apresentar deformações, vibrações ou deslocamentos que causem infiltrações, trincas, portões emperrados ou desconforto para quem trabalha dentro dele.
Um ponto importante: perfis formados a frio, aqueles obtidos dobrando chapas finas (como perfis U enrijecido usados em terças), têm norma própria, a NBR 14762. Em um barracão típico, as duas normas convivem: a NBR 8800 para os pilares em perfil I e tesouras de perfis laminados ou soldados, e a NBR 14762 para peças em chapa dobrada.
O que a NBR 8800 exige: os pontos principais
1. Dimensionamento pelo método dos estados-limites
A norma adota o método dos estados-limites. São verificadas duas famílias de situações:
- Estados-limites últimos: relacionados à segurança, como ruptura, escoamento, flambagem de pilares, flambagem lateral de vigas e perda de equilíbrio da estrutura.
- Estados-limites de serviço: relacionados ao uso, como deslocamentos excessivos, vibrações e deformações que prejudicam telhas, calhas, fechamentos e portões.
Em cada verificação, as ações são majoradas e as resistências dos materiais são minoradas por coeficientes de ponderação. É isso que cria a margem de segurança da estrutura.
2. Consideração de todas as ações e combinações
Uma estrutura metálica conforme a NBR 8800 precisa ser calculada considerando as ações que realmente atuam sobre ela e as combinações mais desfavoráveis entre elas. Em barracões, as mais relevantes são:
- Peso próprio: da estrutura, das telhas, das terças e de fechamentos laterais.
- Sobrecargas de uso: definidas pela NBR 6120, incluindo cargas de cobertura, mezaninos, estocagem e equipamentos.
- Vento: calculado pela NBR 6123, que considera a região, o tipo de terreno, a altura e a forma da edificação. Em barracões com grandes aberturas e portões, o vento costuma ser a ação que mais governa o dimensionamento.
- Cargas especiais: pontes rolantes, talhas, painéis solares, forros e equipamentos pendurados na cobertura.
Por isso, informar o uso real do barracão no orçamento é fundamental. Um galpão que vai receber talha ou painéis solares no futuro precisa ser calculado para isso desde o início.
3. Verificação de cada barra da estrutura
A norma traz critérios para verificar barras submetidas a tração, compressão, flexão, cisalhamento e esforços combinados. No caso de um pilar metálico para barracão, por exemplo, verifica-se a flambagem global e local, a flexão causada pelo vento e a interação entre compressão e flexão. Nas tesouras treliçadas, cada banzo, diagonal e montante é verificado individualmente.

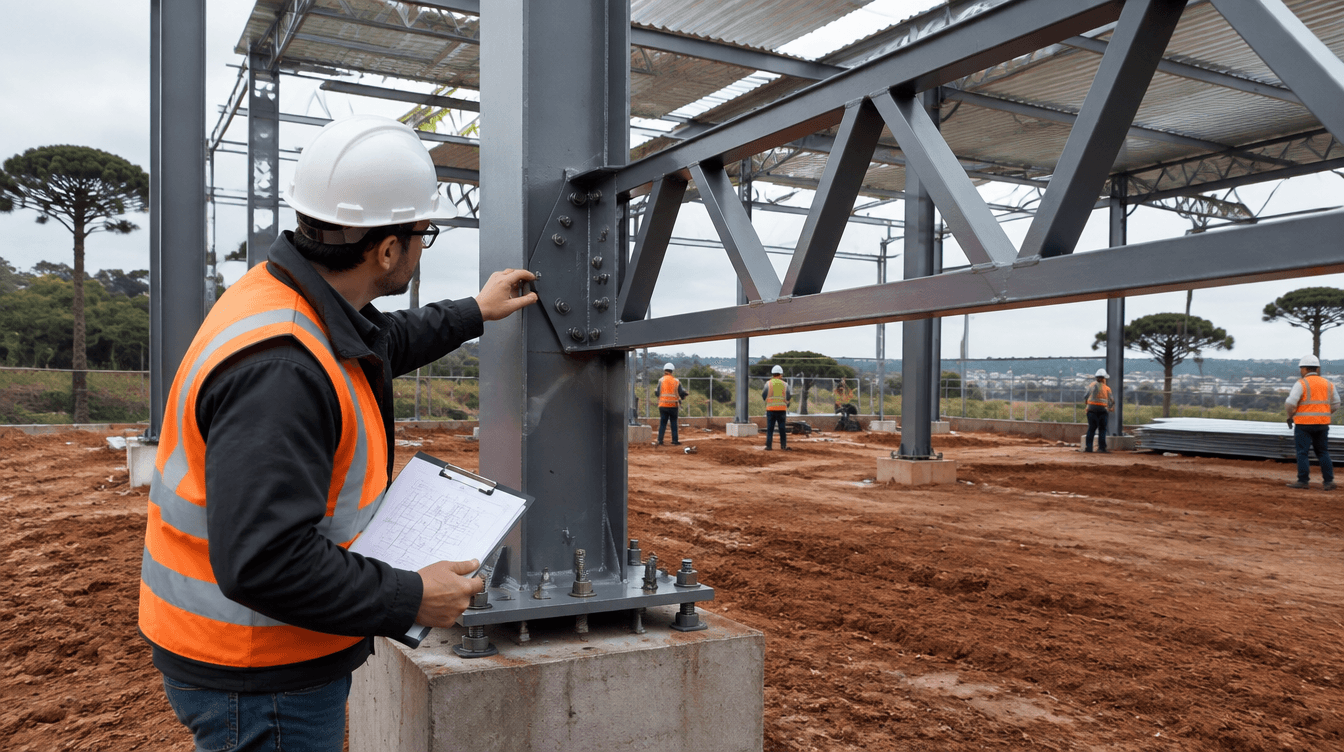

4. Ligações parafusadas e soldadas calculadas
Boa parte dos problemas em estruturas metálicas acontece nas ligações, não nas peças. A NBR 8800 exige que parafusos, soldas, chapas de ligação e chapas de base sejam dimensionados. Isso inclui a ligação do pilar com a fundação por meio de chapa de base e chumbadores, que precisa ser compatível com o projeto da fundação do barracão metálico.
5. Estabilidade global e contraventamentos
Não basta cada peça ser resistente: o conjunto precisa ser estável. A norma pede a análise da estabilidade da estrutura, considerando efeitos de segunda ordem e imperfeições. Em barracões, isso se traduz em contraventamentos de cobertura e de fachada, travamentos de terças e escoras que impedem que o pórtico se desloque lateralmente.
6. Limites de deslocamento
A NBR 8800 apresenta valores de referência para deslocamentos máximos de vigas, terças, pilares e da estrutura como um todo. Esses limites existem para proteger telhas, calhas, fechamentos, esquadrias e portões basculantes, que são sensíveis a deformações excessivas.
7. Fabricação, montagem e controle de qualidade
Além do cálculo, a norma trata de requisitos para fabricação, montagem e controle de qualidade, como tolerâncias dimensionais, qualidade de soldas e furações, e a exigência de que o aço utilizado tenha propriedades mecânicas conhecidas e comprovadas. Uma estrutura bem calculada mas mal fabricada não atende à norma.
Resumo: o que a NBR 8800 exige da estrutura metálica do seu barracão
| Exigência | O que significa na obra | Como verificar |
|---|---|---|
| Estados-limites últimos | A estrutura resiste às cargas com margem de segurança | Memória de cálculo com verificação de pilares, tesouras e ligações |
| Estados-limites de serviço | Sem deformações que causem infiltração ou travamento de portões | Deslocamentos calculados informados no projeto |
| Ações e combinações | Vento, sobrecargas e cargas especiais consideradas | Projeto cita os carregamentos adotados e as normas de referência |
| Ligações dimensionadas | Parafusos, soldas e chapas de base calculados | Detalhes de ligação nas pranchas de projeto |
| Estabilidade e contraventamento | Barracão não se desloca lateralmente | Contraventamentos e travamentos indicados no projeto |
| Fabricação e montagem | Peças dentro das tolerâncias e aço com propriedades comprovadas | Certificado do aço, controle de soldas e inspeção na montagem |
Como saber se o fornecedor segue a NBR 8800
Muitos orçamentos citam a norma, mas nem todos entregam o que ela exige. Antes de fechar contrato, peça e confira:
- Projeto estrutural com responsável técnico: engenheiro habilitado e registro de responsabilidade técnica emitido para a obra.
- Memória de cálculo: documento que mostra as cargas adotadas, as combinações e as verificações das peças principais.
- Pranchas de detalhamento: perfis, dimensões, ligações, chapas de base, chumbadores e contraventamentos.
- Especificação do aço: tipo de aço dos perfis e chapas, com certificado do fornecedor da matéria-prima.
- Proteção contra corrosão: preparo de superfície, primer e pintura definidos conforme o ambiente da obra.
Para uma lista mais completa de pontos a avaliar, veja nosso checklist para escolher uma empresa de estruturas metálicas em Curitiba.
Erros comuns em estruturas metálicas fora da NBR 8800
- Estrutura “de olho”: perfis escolhidos por experiência do serralheiro, sem cálculo, o que pode gerar peças subdimensionadas ou superdimensionadas e mais caras.
- Vento ignorado: barracões calculados só para peso próprio, que sofrem com destelhamentos e deformações em tempestades.
- Falta de contraventamento: estruturas que balançam, desalinham portões e soltam telhas com o tempo.
- Ligações improvisadas: soldas sem controle, parafusos inadequados e chapas de base sem cálculo.
- Ampliações sem novo cálculo: mezaninos, talhas ou painéis solares adicionados a uma estrutura que não foi projetada para eles.
Esses erros costumam aparecer anos depois, na forma de infiltrações, trincas em alvenarias de fechamento, portões que não fecham ou, nos casos mais graves, colapso parcial da cobertura.
NBR 8800 e o tipo de estrutura: treliçada, alma cheia e mezaninos
A norma vale para qualquer solução em aço laminado ou soldado. Ela não define se o barracão deve ser treliçado ou de alma cheia: essa é uma decisão de projeto, que depende do vão, da altura, das cargas e do custo. Comparamos as duas opções no artigo galpão metálico treliçado ou alma cheia. O mesmo raciocínio vale para mezaninos, que precisam ser calculados para a sobrecarga de uso real; veja o guia completo de mezanino metálico.
Perguntas frequentes
A NBR 8800 é obrigatória para barracão metálico?
Sim. Normas técnicas da ABNT são a referência de boa prática exigida do profissional responsável pelo projeto. Em caso de problema, a conformidade com a NBR 8800 é o que demonstra que a estrutura foi projetada corretamente.
Qual a diferença entre NBR 8800 e NBR 14762?
A NBR 8800 trata de perfis laminados e soldados, como os pilares em perfil I. A NBR 14762 trata de perfis formados a frio, feitos de chapa dobrada, muito usados em terças. Um barracão costuma usar as duas.
A NBR 8800 define a carga de vento?
Não. O cálculo das forças de vento segue a NBR 6123, e as sobrecargas de uso seguem a NBR 6120. A NBR 8800 define como essas ações são combinadas e como a estrutura deve resistir a elas.
Como comprovar que a estrutura atende à NBR 8800?
Peça o projeto estrutural com memória de cálculo, as pranchas de detalhamento, a especificação do aço e o registro de responsabilidade técnica do engenheiro. Sem esses documentos, não há como comprovar a conformidade.
