Resposta rápida: um barracão com vão livre é um galpão sem pilares internos, em que a cobertura vence toda a largura apoiada apenas em pilares metálicos no perímetro. Ele é a solução indicada para academia, igreja, salão de eventos e quadras, porque deixa o piso totalmente livre. Para isso, as tesouras ou pórticos precisam ser dimensionados por engenheiro conforme a NBR 8800 e a NBR 6123, e, por ser local de reunião de público, a edificação deve atender às exigências do Corpo de Bombeiros.
Quem vai abrir uma academia, construir um templo ou montar um salão de festas quase sempre chega com a mesma exigência: “não quero nenhum pilar no meio”. Pilares internos atrapalham a disposição dos aparelhos, bloqueiam a visão do palco ou do altar e limitam a montagem de mesas. A estrutura metálica é a forma mais eficiente de entregar esse espaço livre, e neste artigo explicamos como o barracão com vão livre funciona, quais sistemas estruturais existem, o que muda para cada tipo de uso e o que verificar antes de pedir o orçamento.

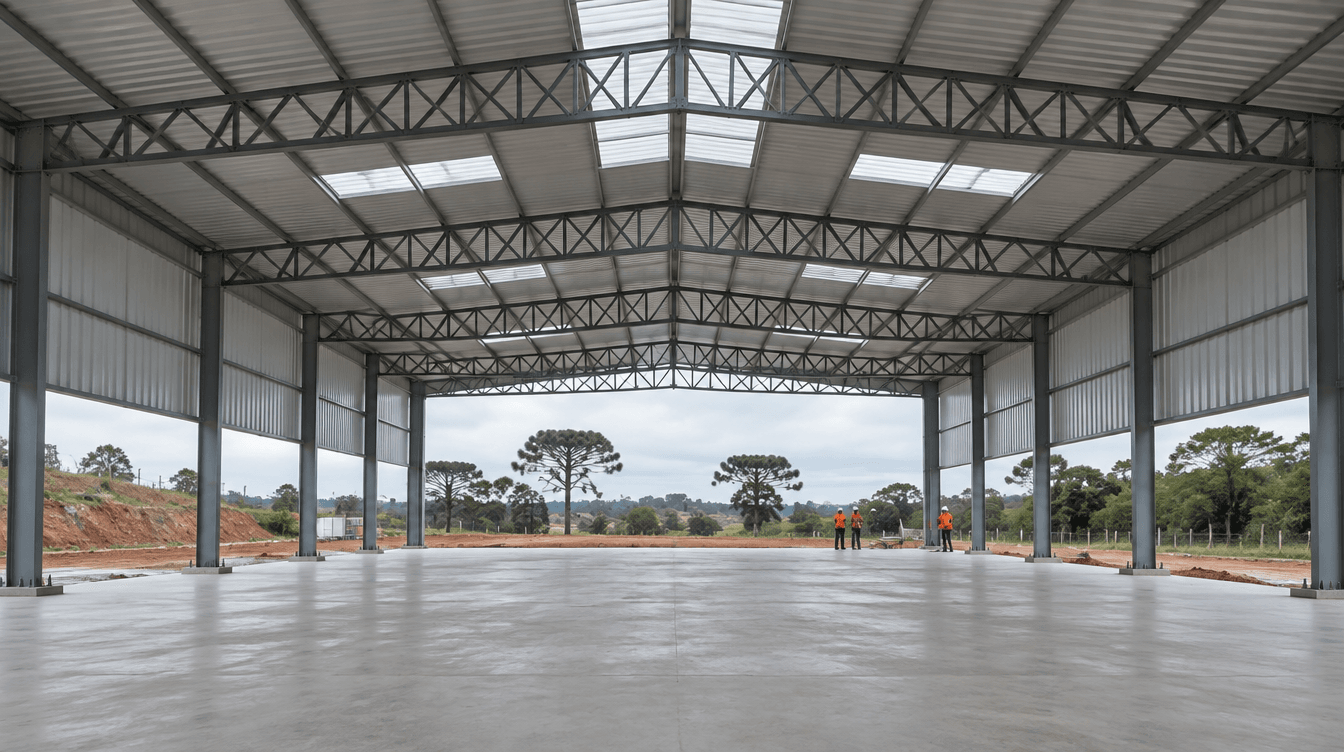

O que é um barracão com vão livre
Vão livre é a distância entre dois apoios sem nenhum elemento intermediário. Em um barracão, significa que a cobertura atravessa toda a largura do prédio de uma fileira de pilares à outra, sem colunas no meio do salão. Todo o peso do telhado, das terças, das telhas, dos equipamentos pendurados e a ação do vento passam pelas tesouras ou vigas principais e descem pelos pilares laterais até a fundação.
Quanto maior o vão, maiores ficam os esforços de flexão na peça principal e maiores as reações nos apoios. Por isso, um barracão de vão livre não é simplesmente “um barracão comum sem os pilares do meio”: é uma estrutura pensada desde o início para vencer aquela largura, com peças, ligações e fundações compatíveis.
Sistemas estruturais para barracão de vão livre
Existem basicamente três famílias de solução em aço para cobrir grandes vãos sem apoios internos. A escolha depende da largura, do pé-direito desejado, da estética e do que será pendurado na cobertura. Explicamos as diferenças em detalhe no comparativo galpão metálico treliçado ou alma cheia e no guia de tesoura metálica para barracão.
| Sistema | Como funciona | Pontos fortes | Pontos de atenção |
|---|---|---|---|
| Tesoura treliçada | Banzos superior e inferior ligados por diagonais e montantes, formando triângulos | Leve para grandes vãos; permite passar dutos e cabos entre as barras | Ocupa altura; o banzo inferior define a altura útil livre |
| Pórtico de alma cheia | Vigas e pilares em perfil I soldado ou laminado, ligados de forma rígida | Visual limpo; fácil de pintar e manter; altura útil maior junto às laterais | Tende a consumir mais aço conforme o vão cresce; exige ligações rígidas bem detalhadas |
| Arco metálico | Cobertura curva que trabalha principalmente à compressão | Estética marcante para templos e quadras | Empuxo horizontal nos apoios exige fundação ou tirante adequados |
Em todos os casos, o dimensionamento segue a NBR 8800 para perfis laminados e soldados e a NBR 14762 quando entram perfis formados a frio, como as terças. As cargas permanentes e de uso são definidas com base na NBR 6120, e a ação do vento conforme a NBR 6123, que é decisiva em coberturas amplas e altas. Veja mais sobre isso em carga de vento em estrutura metálica.
Barracão de vão livre para academia
Academias pedem piso livre para organizar aparelhos, áreas de treino funcional, tatames e salas de aula coletiva sem obstáculos. Alguns pontos merecem atenção no projeto:
- Cargas penduradas: sacos de pancada, argolas, cordas de escalada e suportes de TRX geram cargas pontuais e dinâmicas. Elas precisam ser informadas ao engenheiro para que a tesoura e os pontos de fixação sejam dimensionados.
- Pé-direito: treino com saltos, cordas e barras exige altura livre maior do que um depósito comum.
- Conforto térmico e acústico: telha sanduíche, ventilação e exaustão fazem diferença no uso diário. Detalhamos as opções em conforto térmico no barracão.
- Vibração: se houver mezanino para aulas ou área administrativa, a estrutura do piso deve considerar o uso com impacto.
Barracão de vão livre para igreja
Em templos, a prioridade é a visibilidade do altar ou do púlpito de qualquer ponto da nave. Pilares internos criam pontos cegos e quebram a sensação de unidade do espaço. O vão livre resolve isso e ainda permite crescer depois, ampliando o comprimento do barracão com novos módulos de pórticos.
- Preveja cargas de som, iluminação cênica, telões e eventual forro suspenso.
- Avalie a acústica desde o projeto: telha com isolamento e forro ajudam a reduzir a reverberação e o ruído de chuva.
- Considere iluminação natural com telhas translúcidas bem distribuídas, como mostramos em iluminação natural no barracão.
- Planeje a fachada: o fechamento frontal pode receber vidro, alvenaria ou chapa metálica, mantendo a estrutura independente.
Barracão de vão livre para salão de eventos
Salões de festas e centros de eventos precisam de flexibilidade de layout: mesas redondas em um dia, palco e pista no outro, feira com estandes no fim de semana. O vão livre é o que viabiliza essa versatilidade. Além disso, é comum integrar ao projeto cozinha, banheiros, camarim e um mezanino de apoio, que podem ficar em uma faixa lateral para não interferir no salão principal.
Segurança contra incêndio e locais de reunião de público
Academias, igrejas e salões de eventos são, em regra, enquadrados como locais de reunião de público. Isso traz exigências específicas do Corpo de Bombeiros, que dependem da ocupação, da área construída, da altura e da lotação prevista. Entre os itens normalmente avaliados estão:
- quantidade, largura e posição das saídas de emergência e rotas de fuga;
- sinalização e iluminação de emergência;
- extintores, hidrantes e, conforme o caso, alarme e detecção;
- controle de lotação e de materiais de acabamento;
- portas com abertura no sentido de fuga e barras antipânico, quando exigidas.
Como as regras variam conforme o enquadramento e são atualizadas pelos órgãos competentes, o ideal é envolver o responsável pelo projeto de prevenção de incêndio desde o estudo inicial e confirmar as exigências com o Corpo de Bombeiros e a prefeitura antes de fechar o projeto. Isso evita retrabalho nas aberturas e nos portões. A aprovação municipal também é necessária; veja o que costuma ser pedido em alvará de barracão em Curitiba.
Fundação de barracão com vão livre
Sem pilares internos, toda a carga se concentra nas laterais. Em pórticos rígidos e arcos, além da carga vertical, aparecem esforços horizontais e momentos na base dos pilares, que a fundação precisa absorver. Por isso a sondagem do terreno, conforme a NBR 6484, é o ponto de partida para definir sapatas, blocos sobre estacas ou outra solução. Explicamos o processo em fundação para barracão metálico.
O que influencia o custo de um barracão de vão livre
Não existe preço fixo por metro quadrado que sirva para todos os casos. Os fatores que mais pesam são:
| Fator | Por que influencia |
|---|---|
| Largura do vão | Vãos maiores exigem peças mais altas e pesadas e ligações mais robustas |
| Pé-direito | Pilares mais altos recebem mais vento e precisam de seção maior |
| Cargas penduradas | Som, iluminação, climatização e equipamentos de treino aumentam o dimensionamento |
| Tipo de telha e fechamento | Telha sanduíche, translúcidas e fechamentos especiais mudam o peso e o custo |
| Fundação | Tipo de solo e esforços na base definem a solução e o volume de concreto |
| Exigências de segurança | Saídas, portas, iluminação de emergência e demais itens de prevenção |
A melhor forma de comparar propostas é pedir que todas considerem o mesmo vão, o mesmo pé-direito e as mesmas cargas de uso.
Perguntas frequentes
Qual o maior vão livre possível em um barracão metálico?
Não existe um número único. O vão viável depende do sistema estrutural (tesoura treliçada, pórtico de alma cheia, arco), das cargas de telhado, do vento da região e das condições de fundação. O caminho correto é definir o uso, a largura desejada e o pé-direito, e pedir ao engenheiro que compare as alternativas para aquela largura.
Barracão com vão livre custa mais do que um barracão com pilares internos?
Em geral, eliminar pilares internos exige tesouras ou pórticos mais robustos e fundações dimensionadas para reações maiores nas bordas, o que tende a aumentar o consumo de aço por metro quadrado. Em contrapartida, o espaço útil fica totalmente livre. O orçamento deve comparar as duas soluções para o mesmo uso.
Academia, igreja ou salão de eventos precisam de aprovação do Corpo de Bombeiros?
Sim. Locais de reunião de público costumam ter exigências específicas de segurança contra incêndio, como saídas de emergência, rotas de fuga, sinalização, iluminação de emergência e controle de lotação. As regras variam conforme a ocupação, a área e a lotação, por isso é preciso confirmar o enquadramento com o Corpo de Bombeiros e a prefeitura antes do projeto final.
Dá para pendurar som, iluminação ou equipamentos na estrutura do telhado?
Dá, desde que essas cargas sejam previstas no projeto. Caixas de som, treliças de iluminação, telões, sacos de pancada e equipamentos de climatização geram cargas pontuais que precisam ser informadas ao engenheiro para que tesouras e terças sejam dimensionadas para elas.
Quanto tempo leva para fabricar e montar um barracão de vão livre?
O prazo depende do tamanho, do projeto, da aprovação e da fundação. Com a estrutura fabricada em produção própria, a etapa de fabricação corre em paralelo à execução das fundações, o que costuma encurtar o cronograma da obra.
Barracão com vão livre com a Metal Apex
A Metal Apex fabrica em produção própria, em Curitiba e região metropolitana, toda a estrutura metálica do barracão: pilares metálicos, tesouras, pórticos e terças, além de mezaninos e portões basculantes. O projeto é integrado desde a fundação até a cobertura, com dimensionamento para o vão, o pé-direito e as cargas específicas da sua academia, igreja ou salão de eventos. Saiba mais sobre como trabalhamos em fabricante de estrutura metálica com fabricação própria.
Vai construir um espaço sem pilares no meio? Envie a largura, o comprimento, o uso previsto e a localização do terreno e solicite um orçamento para o seu barracão com vão livre.
