Resposta rápida: o pilar metálico é o elemento vertical de aço que sustenta a cobertura de um barracão e transmite as cargas do telhado, do vento e de eventuais pontes rolantes ou mezaninos até a fundação. Em barracões de pequeno e médio porte, os perfis mais usados são o perfil I laminado (W), o perfil soldado e o perfil caixa formado por dois perfis U enrijecidos. A escolha e o dimensionamento dependem do vão, do pé-direito, da carga de vento da região e do uso do barracão, e devem ser definidos por engenheiro seguindo as normas NBR 8800 e NBR 14762.
O que é um pilar metálico e qual a sua função no barracão

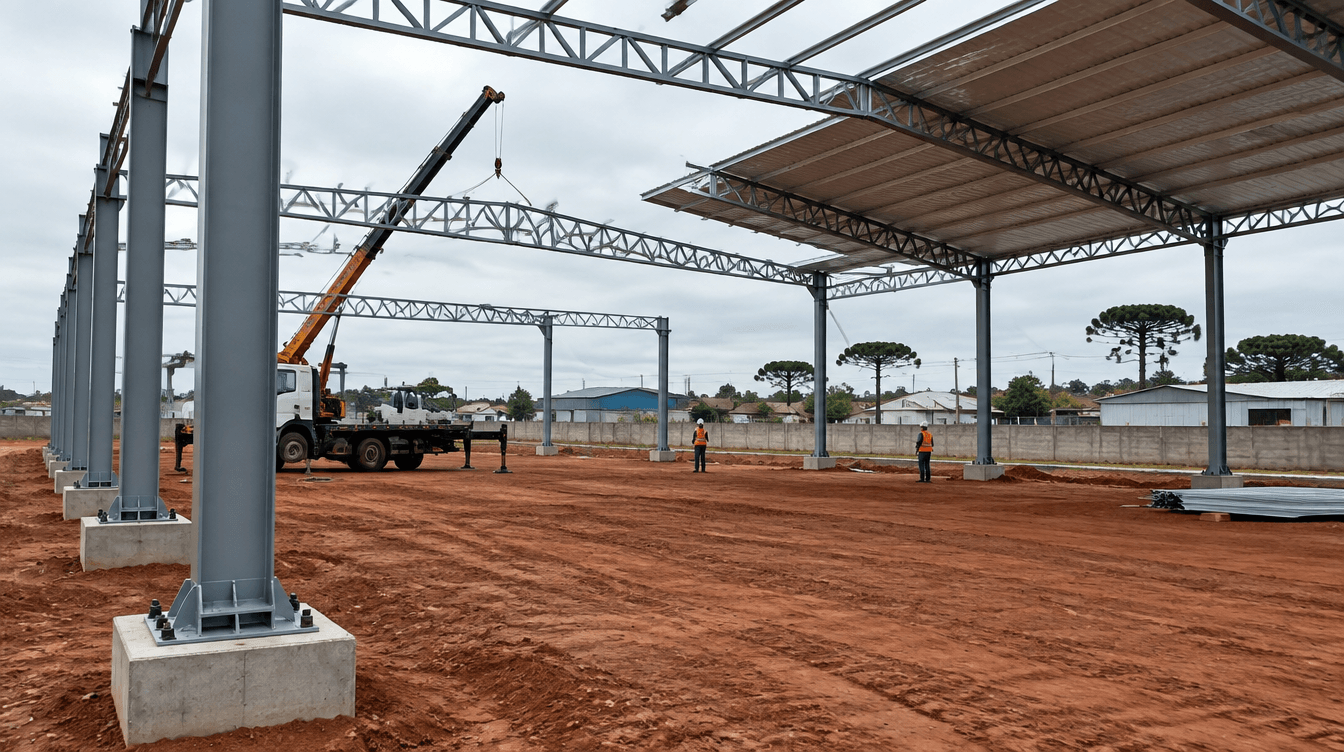

Em um barracão metálico, a estrutura principal é formada por pórticos: dois pilares ligados por uma tesoura (treliça) ou por uma viga de alma cheia. Os pilares são a parte vertical desse pórtico. Eles recebem o peso da cobertura, das telhas e das terças, resistem ao empurrão do vento nas fachadas e levam todos esses esforços até as bases de concreto.
Quando a estrutura inteira é metálica, pilares e tesouras são fabricados no mesmo sistema, com ligações parafusadas ou soldadas projetadas para trabalhar juntas. Isso deixa a montagem mais rápida e o comportamento da estrutura mais previsível.
Principais tipos de perfil para pilar metálico
| Perfil | Como é feito | Onde costuma ser usado | Pontos de atenção |
|---|---|---|---|
| Perfil I laminado (W) | Laminado a quente na usina, em bitolas padronizadas | Barracões médios e grandes, pés-direitos altos, pontes rolantes | Maior peso por metro; bitolas limitadas ao catálogo |
| Perfil I soldado (CS/VS) | Chapas de aço cortadas e soldadas em forma de I | Vãos e cargas maiores, pilares de seção variável | Exige fabricação com controle de solda |
| Perfil caixa (2 U enrijecidos) | Dois perfis dobrados a frio unidos por solda | Barracões pequenos e médios, oficinas, depósitos, coberturas | Chapa mais fina: pintura e proteção contra corrosão são essenciais |
| Tubular (quadrado ou retangular) | Tubo de aço com costura | Coberturas leves, fachadas, estruturas aparentes | Ligações exigem detalhamento cuidadoso |
Na prática, barracões de até cerca de 20 metros de vão e pé-direito na faixa de 5 a 7 metros costumam ser bem atendidos por pilares em perfil caixa ou perfil I leve. Acima disso, ou quando há ponte rolante, o perfil laminado ou soldado passa a ser o mais indicado. Esses valores são apenas referência: quem define o perfil é o cálculo estrutural.
Como é feito o dimensionamento do pilar
O dimensionamento é o cálculo que define o perfil, a espessura e as ligações de cada pilar. O engenheiro considera:
- Cargas permanentes: peso próprio da estrutura, telhas, terças, calhas e instalações (NBR 6120).
- Carga de vento: geralmente o esforço mais crítico em barracões, calculado pela NBR 6123 conforme a região, a altura e a abertura das fachadas. Barracões com portões grandes abertos sofrem pressão interna maior.
- Sobrecargas de uso: mezaninos, pontes rolantes, talhas, forros e painéis solares apoiados na estrutura.
- Altura livre e flambagem: quanto mais alto o pilar, maior o risco de flambagem, o que exige perfis mais robustos ou travamentos intermediários.
- Tipo de base: base engastada (rígida) reduz deslocamentos no topo, mas exige fundação maior; base rotulada simplifica a fundação, mas depende mais do contraventamento.
Perfis laminados e soldados seguem a NBR 8800. Perfis dobrados a frio, como o U enrijecido, seguem a NBR 14762. Exija sempre o projeto estrutural com ART de engenheiro responsável.
Base do pilar: chapa, chumbadores e fundação
O pilar metálico não é enterrado. Ele é soldado a uma chapa de base, que é parafusada em chumbadores (barras roscadas) deixados na fundação de concreto, normalmente sapatas ou blocos sobre estacas. Entre a chapa e o concreto é aplicado um graute para nivelar e distribuir a carga.
O posicionamento dos chumbadores precisa ser milimétrico. Por isso, o ideal é que a mesma empresa que fabrica a estrutura forneça o gabarito de chumbadores para a equipe de fundação, evitando retrabalho na montagem.
Vantagens do pilar metálico no barracão
- Leveza: a estrutura pesa menos, o que reduz o tamanho das fundações e o uso de equipamentos pesados na obra.
- Montagem rápida: pilares chegam cortados, furados e pintados, prontos para parafusar. A montagem de um barracão médio leva dias, não semanas.
- Seção mais esbelta: ocupa menos área interna, o que ajuda no layout de estoque e na circulação de empilhadeiras.
- Integração com a cobertura: pilar e tesoura formam um único sistema, com ligações projetadas juntas.
- Facilidade de ampliação: novos pórticos podem ser parafusados à estrutura existente, e a estrutura pode até ser desmontada e remontada em outro local.
- Fixação simples: portões, fechamentos laterais, calhas e mezaninos são soldados ou parafusados diretamente no pilar.
Pilar metálico ou pilar de concreto?
| Critério | Pilar metálico | Pilar de concreto |
|---|---|---|
| Peso | Leve | Pesado, exige guindaste maior |
| Fundação | Menor | Maior |
| Velocidade de montagem | Alta | Média |
| Ampliação e desmontagem | Simples | Difícil |
| Manutenção | Pintura periódica em ambientes agressivos | Baixa |
| Fixação de acessórios | Direta, por solda ou parafuso | Exige insertos previstos no projeto |
Para a maior parte dos barracões comerciais, de oficinas, depósitos e indústrias leves, a estrutura 100% metálica oferece o melhor equilíbrio entre prazo, flexibilidade e custo total da obra. Se estiver comparando sistemas estruturais para a cobertura, veja também o comparativo entre galpão treliçado ou alma cheia.
Proteção contra corrosão
A durabilidade do pilar metálico depende do tratamento de superfície. As opções mais comuns são:
- Fundo anticorrosivo + esmalte ou tinta de acabamento: solução padrão para barracões em áreas urbanas.
- Pintura epóxi ou poliuretano: para ambientes com umidade, produtos químicos ou uso agrícola.
- Galvanização a fogo: maior proteção, indicada para regiões litorâneas e ambientes muito agressivos.
Um cuidado simples faz muita diferença: a base do pilar não deve ficar em contato com água parada ou terra. O piso deve ter caimento e a chapa de base deve ficar acima do nível do contrapiso ou protegida por graute e pintura.
Erros comuns em pilares de barracão
- Escolher o perfil “de olho”, sem cálculo de vento.
- Não prever no projeto o peso de um mezanino ou de uma talha que será instalada depois.
- Chumbadores fora de posição, obrigando a cortar e soldar na obra.
- Faltar contraventamento (os “X” de barras ou cabos nas fachadas e na cobertura).
- Economizar na pintura e ter corrosão na base em poucos anos.
Perguntas frequentes
Qual o melhor perfil para pilar de barracão?
Não existe um perfil único. Para barracões pequenos e médios, o perfil caixa formado por dois U enrijecidos é muito usado pelo bom custo. Para vãos maiores, pés-direitos altos ou ponte rolante, o perfil I laminado ou soldado é o mais indicado. A definição final vem do cálculo estrutural.
Qual a distância entre pilares de um barracão metálico?
A distância entre pórticos ao longo do comprimento costuma ficar entre 5 e 6 metros, faixa em que as terças e as telhas trabalham com boa economia. Distâncias maiores são possíveis, mas exigem terças mais robustas.
Pilar metálico enferruja?
Aço sem proteção enferruja. Com fundo anticorrosivo, pintura de acabamento adequada ao ambiente e base protegida contra água, o pilar metálico dura décadas com manutenção simples de pintura.
Posso instalar um mezanino apoiado nos pilares do barracão?
Pode, desde que o pilar tenha sido dimensionado para essa carga. O ideal é prever o mezanino já no projeto. Se o barracão já existe, um engenheiro precisa verificar a estrutura antes, ou o mezanino deve ter pilares próprios.
Quanto custa um barracão com pilares metálicos?
O custo varia com o tamanho, o vão, o pé-direito, o tipo de telha e os fechamentos. Veja referências de valores no artigo quanto custa um barracão metálico e solicite um orçamento para o seu projeto.
Estrutura metálica completa com a Metal Apex
A Metal Apex fabrica a estrutura metálica do barracão em produção própria, em Curitiba e região: pilares, tesouras, terças e portões basculantes saem da mesma fábrica, com projeto integrado e gabarito de chumbadores para a fundação. Isso significa um único responsável, menos retrabalho na obra e prazo mais previsível. Antes de fechar negócio com qualquer fornecedor, confira nosso checklist para escolher uma empresa de estruturas metálicas.
Está planejando um barracão? Fale com a Metal Apex e solicite um orçamento com projeto estrutural incluso.
