Resposta rápida: um galpão logístico metálico é um barracão com estrutura 100% em aço (pilares metálicos, tesouras ou vigas de cobertura e terças) projetado para armazenar e movimentar mercadorias com eficiência. Três decisões definem o projeto: o pé-direito livre, que precisa ser compatível com o sistema de armazenagem e com as empilhadeiras; as docas, cuja quantidade, altura e posição dependem da frota de caminhões e do fluxo de carga e descarga; e os vãos livres, que determinam onde ficam os pilares e como será o layout interno. Essas decisões precisam ser tomadas antes do cálculo estrutural, porque mudam cargas, fundações, prazo e custo da obra.
A região metropolitana de Curitiba concentra centros de distribuição, transportadoras, atacadistas e indústrias que precisam de área coberta para estoque e expedição. Em muitos desses casos, o galpão é a própria ferramenta de trabalho: se o pé-direito for baixo, o estoque não cabe; se as docas estiverem mal posicionadas, os caminhões ficam em fila; se houver pilares no lugar errado, os corredores perdem eficiência. Por isso, quem vai construir um galpão logístico metálico deve começar pela operação, e não pela estrutura.
O que é um galpão logístico metálico

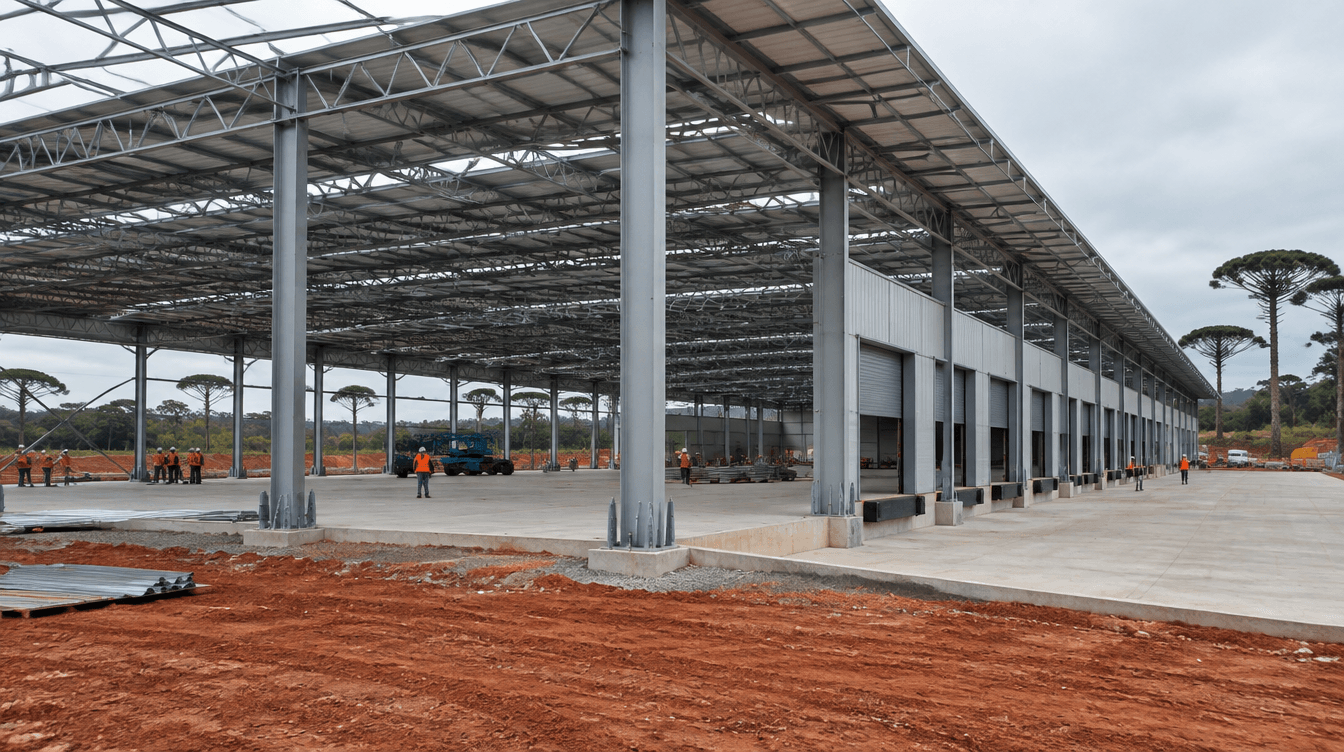

É uma edificação de grande área, normalmente térrea, com estrutura de aço que sustenta a cobertura e os fechamentos laterais. A estrutura principal é formada por pórticos: pilares metálicos em perfil I ou perfil soldado, apoiados em chapas de base fixadas por chumbadores na fundação, e tesouras treliçadas ou vigas de alma cheia vencendo o vão. Sobre os pórticos ficam as terças, que recebem as telhas, e o contraventamento, que garante estabilidade no sentido longitudinal.
A diferença em relação a um barracão comum está no uso: o galpão logístico é projetado em função de armazenagem vertical, tráfego de empilhadeiras, docas para caminhões, pátio de manobra e, muitas vezes, possibilidade de ampliação. Em vez de pilares pré-moldados de concreto, a estrutura totalmente metálica permite pilares mais esbeltos, montagem mais rápida e alterações futuras com menos demolição. Os perfis mais usados estão detalhados em pilar metálico para barracão.
Pé-direito do galpão logístico metálico: como definir
O pé-direito é a decisão que mais afeta a capacidade de armazenagem. Em logística, o que interessa é o pé-direito livre: a altura útil entre o piso e o ponto mais baixo da estrutura de cobertura, descontando tesouras, terças, luminárias, tubulações e, quando houver, a rede de combate a incêndio. Para defini-lo, considere:
- Sistema de armazenagem: blocado no piso, porta-paletes convencional, drive-in ou estruturas mais altas. A altura do último nível de paletes, mais a altura da carga e uma folga de operação, define o mínimo necessário.
- Equipamentos de movimentação: o alcance das empilhadeiras e a altura do mastro recolhido influenciam a altura útil e a altura dos portões.
- Instalações sob a cobertura: iluminação, sprinklers, exaustão e eletrocalhas ocupam espaço e precisam ser previstos no projeto.
- Exigências de segurança contra incêndio: a altura de armazenagem e o tipo de mercadoria podem mudar as exigências do Corpo de Bombeiros, o que deve ser verificado no início do projeto.
Aumentar o pé-direito não é apenas alongar o pilar. Pilares mais altos recebem mais esforço de vento, precisam de perfis mais robustos e transmitem cargas maiores à fundação. Também aumenta a área de fechamento lateral. Por isso, o ideal é definir a altura com base no estoque real e no crescimento previsto, sem exageros e sem economizar a ponto de inviabilizar a operação futura.
Docas: quantidade, nível e posição
As docas são o ponto de contato entre o galpão e os caminhões. Um bom projeto de docas reduz o tempo de carga e descarga, evita acidentes e protege a mercadoria da chuva. Os principais pontos são:
- Quantidade: depende do volume diário de recebimento e expedição e do tempo médio de operação por veículo.
- Doca elevada ou no nível do piso: a doca elevada deixa o piso do galpão na altura da carroceria e, com niveladoras, permite que a empilhadeira entre no caminhão. A operação no nível do piso é comum para veículos menores e cargas variadas.
- Marquise metálica sobre as docas: uma cobertura em balanço ou apoiada protege a operação da chuva e precisa ser calculada junto com a estrutura principal, principalmente para vento.
- Portões: seccionais ou de enrolar nas docas e portões basculantes em acessos de apoio, oficinas e áreas de manutenção. A abertura dos portões precisa ser compatível com a estrutura do fechamento lateral.
- Pátio de manobra: a posição das docas deve considerar o raio de giro das carretas e a circulação no terreno, sem conflito com estacionamento de veículos leves.
Docas e portões criam aberturas grandes nas fachadas. Nesses trechos, o contraventamento e as vigas de fechamento precisam ser desenhados para que a estrutura continue estável mesmo sem paredes contínuas.
Vãos livres e modulação dos pilares
O vão livre é a distância entre os pilares no sentido transversal do galpão. Um vão maior elimina pilares internos e deixa o layout mais flexível, mas exige tesouras ou vigas de cobertura mais altas e pesadas. Já a modulação longitudinal, isto é, a distância entre um pórtico e outro, afeta o tamanho das terças e a quantidade de pilares nas fachadas.
Em logística, a regra prática é alinhar a modulação da estrutura com o layout de armazenagem: os pilares devem cair dentro das linhas de porta-paletes ou nas bordas, nunca no meio dos corredores de empilhadeiras. Quando o vão necessário é muito grande, pode ser mais econômico usar uma linha de pilares internos bem posicionada do que vencer todo o vão de uma vez. Essa análise deve ser feita caso a caso pelo projetista.
Resumo das decisões de projeto
| Decisão | O que considerar | Impacto na estrutura |
|---|---|---|
| Pé-direito livre | Sistema de armazenagem, empilhadeiras, instalações e exigências de incêndio | Altura e perfil dos pilares, carga de vento, fundação e área de fechamento |
| Vão livre | Layout interno, corredores, necessidade de pilares internos | Peso e altura das tesouras ou vigas de cobertura |
| Modulação dos pórticos | Alinhamento com porta-paletes e docas | Tamanho das terças, número de pilares e de fundações |
| Docas e portões | Volume de cargas, tipo de veículo, pátio de manobra | Aberturas na fachada, contraventamento, marquises |
| Cobertura | Conforto térmico, iluminação natural, drenagem | Peso próprio, inclinação, calhas e condutores |
| Ampliação futura | Crescimento previsto da operação | Pórtico de extremidade preparado para continuidade |
Cargas, vento e fundação no galpão logístico
O dimensionamento da estrutura de aço segue a NBR 8800 para perfis laminados e soldados e a NBR 14762 para perfis formados a frio, como terças e longarinas de fechamento. As cargas permanentes e de uso são definidas pela NBR 6120, e a ação do vento pela NBR 6123. Em galpões altos, com grandes aberturas de docas, o vento costuma ser decisivo: portões abertos geram pressão interna que soma à sucção na cobertura. Esse efeito está explicado em carga de vento em estruturas metálicas no Sul do Brasil.
A fundação depende da sondagem do terreno, feita conforme a NBR 6484. Na região de Curitiba, o solo argiloso é comum, mas a capacidade de carga varia muito de um terreno para outro. Além das fundações dos pilares, o piso do galpão logístico merece atenção especial, porque recebe as cargas de porta-paletes e o tráfego de empilhadeiras. As opções de fundação estão em fundação para barracão metálico.
Cobertura, iluminação e drenagem
Em galpões grandes, a cobertura é a maior superfície exposta ao sol. Telhas termoacústicas ajudam no conforto de quem trabalha no interior e na conservação de mercadorias sensíveis ao calor; telhas metálicas simples reduzem o custo inicial. Faixas de telha translúcida ou lanternins melhoram a iluminação natural e a ventilação. As vantagens de cada telha estão comparadas em qual telha usar no barracão. A drenagem também precisa ser dimensionada para a área total da cobertura, com calhas e condutores que não descarreguem água sobre as docas.
O que influencia o custo de um galpão logístico metálico
Não existe preço único por metro quadrado que sirva para todos os galpões. Os principais fatores são:
- área construída, vão livre e pé-direito;
- quantidade de docas, marquises e portões;
- tipo de telha e de fechamento lateral;
- tipo de fundação exigido pelo solo;
- sistema de pintura e proteção contra corrosão;
- distância entre a fábrica e a obra e condições de acesso ao terreno;
- preparação para ampliação futura.
Se a operação tende a crescer, vale prever desde já um pórtico de extremidade preparado para receber novos módulos. Assim, a expansão é feita sem desmontar o fechamento inteiro. O processo está descrito em ampliação de barracão com estrutura metálica.
Perguntas frequentes
Qual o pé-direito ideal para um galpão logístico metálico?
Depende do sistema de armazenagem, da altura das empilhadeiras e das instalações sob a cobertura. O correto é partir da altura do último nível de paletes, somar folgas de operação e de instalações e só então definir a altura dos pilares.
Galpão logístico pode ser feito sem pilares internos?
Sim. A estrutura metálica permite vãos livres grandes com tesouras treliçadas ou vigas de alma cheia. Em vãos muito grandes, porém, uma linha de pilares internos alinhada com o layout de armazenagem pode ser mais econômica.
As docas mudam o cálculo da estrutura?
Mudam. As aberturas das docas interrompem o fechamento lateral, alteram o contraventamento e aumentam a pressão interna de vento quando os portões estão abertos. Marquises sobre as docas também precisam ser calculadas junto com a estrutura principal.
Dá para ampliar um galpão logístico metálico depois?
Dá, e com menos transtorno quando a ampliação é prevista no projeto original, com pórtico de extremidade preparado, fundações planejadas e modulação mantida.
