Resposta rápida: a terça metálica é a viga secundária que corre ao longo do comprimento do barracão, apoiada nas tesouras ou nos pórticos, e sustenta a telha. Em barracões, o perfil mais usado é o U enrijecido formado a frio, dimensionado pela NBR 14762; perfis Z enrijecidos, perfis laminados e terças treliçadas aparecem em vãos ou cargas maiores. O espaçamento entre terças depende da telha escolhida, da inclinação e das cargas de vento calculadas pela NBR 6123, e a fixação da telha é feita com parafusos e acessórios indicados pelo fabricante. Linhas de corrente e travamentos completam o sistema.
Na estrutura de um barracão, as tesouras e os pilares costumam roubar a atenção. Mas a peça que fica entre a estrutura principal e a telha tem papel decisivo no desempenho do telhado: a terça metálica. Terças mal dimensionadas ou com espaçamento errado causam telhas ondulando, goteiras nas fixações, ruído com o vento e, em casos extremos, arrancamento da cobertura. Neste artigo explicamos o que é a terça, quais perfis são usados, como se define o espaçamento, como a telha é fixada e quais cuidados evitam problemas.
O que é terça metálica e qual a sua função

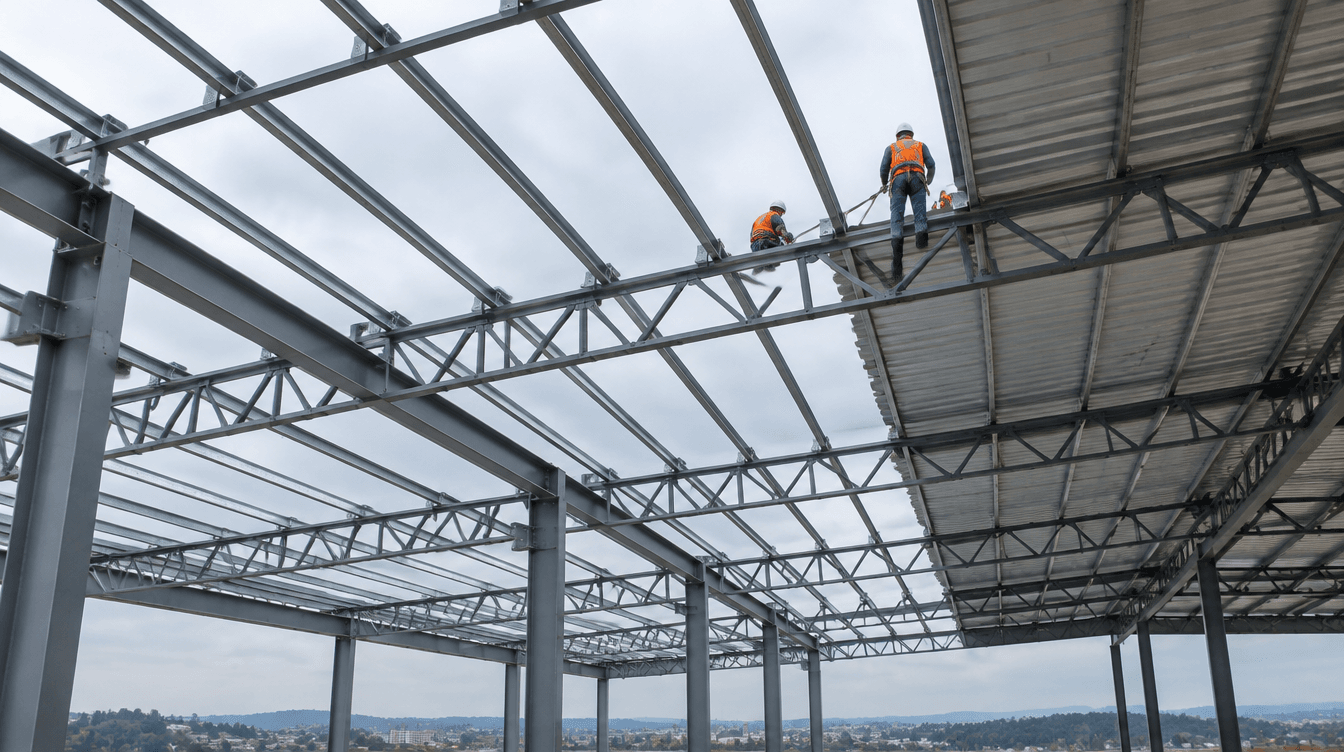

Terça é cada uma das vigas longitudinais do telhado, posicionadas paralelas à cumeeira e apoiadas sobre o banzo superior das tesouras ou sobre as vigas dos pórticos. Ela cumpre três funções ao mesmo tempo:
- Apoiar a telha: recebe o peso próprio da cobertura, a sobrecarga de manutenção e as cargas de vento, e as leva até as tesouras;
- Travar a estrutura principal: impede que o banzo superior das tesouras se desloque lateralmente, contribuindo para a estabilidade da cobertura;
- Integrar o sistema de contraventamento: em conjunto com os tirantes da cobertura, ajuda a levar os esforços horizontais até os pilares.
Por isso, a terça não é uma simples “ripa de aço”. Ela faz parte do cálculo estrutural do barracão, junto com as tesouras metálicas, os pilares e as fundações.
Perfis usados como terça metálica
O tipo de perfil é escolhido conforme o vão entre tesouras, as cargas e a forma de montagem. Os mais comuns são:
| Perfil | Características | Uso mais comum |
|---|---|---|
| U enrijecido (Ue) formado a frio | Chapa dobrada com abas e enrijecedores de borda; leve e fácil de fixar | Terças de barracões e coberturas de vãos usuais |
| Z enrijecido formado a frio | Formato que permite transpasse entre peças, criando continuidade sobre os apoios | Coberturas extensas, com terças contínuas sobre várias tesouras |
| U simples formado a frio | Sem enrijecedores de borda; menor rigidez | Vãos pequenos, beirais e estruturas secundárias |
| Perfil laminado ou soldado (I ou U) | Maior capacidade, mais pesado | Distâncias grandes entre pórticos ou cargas elevadas |
| Terça treliçada | Pequena treliça com banzos e diagonais | Vãos longos entre pórticos, quando se quer reduzir o peso |
Perfis formados a frio são dimensionados pela NBR 14762, enquanto perfis laminados e soldados seguem a NBR 8800. A espessura da chapa e a altura do perfil saem do cálculo, e não de tabelas genéricas: duas coberturas com o mesmo vão podem exigir terças diferentes por causa do vento ou de cargas penduradas.
Espaçamento entre terças: do que depende
O espaçamento entre terças, também chamado de vão da telha, é uma das definições mais importantes do telhado. Ele depende de:
- Tipo de telha: altura da onda ou do trapézio, espessura da chapa e material. Cada fabricante informa os vãos admissíveis da telha conforme a carga, e é essa tabela que deve ser respeitada. As opções estão detalhadas em telha para barracão;
- Cargas de vento: a sucção nas bordas, cantos e beirais costuma ser maior que no centro do telhado, o que pode exigir terças mais próximas nessas regiões;
- Inclinação do telhado: interfere na decomposição das cargas e no comportamento da telha. Veja em inclinação mínima do telhado metálico;
- Sobrecarga e acessos: coberturas com circulação frequente para manutenção, painéis solares ou equipamentos pedem atenção especial;
- Geometria das tesouras: as terças normalmente se apoiam nos nós do banzo superior, por isso a modulação da tesoura e a das terças são definidas juntas.
Aumentar o espaçamento entre terças para “economizar aço” é um erro frequente. A economia em terças pode virar gasto com telhas deformadas, infiltrações e reparos. O correto é buscar o equilíbrio entre a capacidade da telha, o número de terças e o peso total da cobertura.
Distância entre tesouras e continuidade das terças
O vão da terça é a distância entre duas tesouras ou dois pórticos consecutivos. Quanto maior essa distância, mais robusta a terça precisa ser. Na prática, o projetista compara cenários: tesouras mais próximas com terças leves ou tesouras mais espaçadas com terças mais pesadas, e escolhe o conjunto com melhor custo e montagem.
As terças podem trabalhar como vigas simplesmente apoiadas, uma por vão, ou como vigas contínuas, quando se emendam sobre os apoios. Perfis Z com transpasse e emendas parafusadas em perfis U permitem essa continuidade, que reduz esforços e deslocamentos. O detalhe de emenda deve vir do projeto, e não ser improvisado na obra.
Correntes, tirantes e travamentos das terças
Perfis formados a frio são leves e eficientes, mas tendem a girar e flambar lateralmente se não estiverem travados. Por isso, o sistema de terças costuma incluir:
- Linhas de corrente: barras redondas ou perfis leves que ligam as terças entre si no meio do vão ou em terços do vão, reduzindo a flexão lateral;
- Tirantes de cumeeira: amarram as linhas de corrente das duas águas na cumeeira, equilibrando os esforços;
- Travamento da mesa comprimida: sob sucção de vento, a parte de baixo da terça passa a ser comprimida e não é travada pela telha. O projeto deve prever esse caso;
- Contraventamento da cobertura: as terças trabalham como montantes dos contraventamentos em X entre tesouras.
Entender o vento é fundamental para dimensionar terças e travamentos. Veja mais em carga de vento em estrutura metálica.
Como a telha é fixada na terça metálica
A ligação entre telha e terça é o ponto onde o vento tenta arrancar a cobertura e onde a água pode entrar. Algumas boas práticas:
- usar os parafusos autobrocantes ou ganchos indicados pelo fabricante da telha, com arruela de vedação;
- fixar telhas trapezoidais pela crista da onda, onde a água não escoa, salvo orientação diferente do fabricante;
- seguir a quantidade e o espaçamento de fixações recomendados, reforçando beirais, bordas laterais e cumeeira, que sofrem mais sucção;
- não apertar demais os parafusos, para não amassar a telha nem esmagar a vedação;
- respeitar os transpasses laterais e longitudinais e a costura entre telhas;
- prever a terça de beiral alinhada com a calha, como explicamos em calha para barracão.
Proteção contra corrosão das terças
Terças ficam logo abaixo da telha, em uma região sujeita a condensação, variação de temperatura e, em alguns barracões, vapores do processo produtivo. Terças galvanizadas ou com pintura adequada ao ambiente aumentam a durabilidade. Também é importante evitar contato direto entre metais diferentes sem isolamento e retocar a proteção em furos e cortes feitos na obra. Saiba mais em corrosão em estrutura metálica.
Erros comuns com terças metálicas
- espaçamento entre terças maior do que o vão admissível da telha;
- terças sem linhas de corrente, que giram e deixam a telha ondulada;
- emendas soldadas ou improvisadas fora dos pontos previstos em projeto;
- fixação de forros, luminárias ou painéis solares nas terças sem verificação estrutural;
- parafusos em quantidade insuficiente nos beirais e nas bordas.
O que influencia o custo das terças
O custo das terças depende do vão entre tesouras, do espaçamento exigido pela telha, das cargas de vento, do tipo de perfil, da espessura da chapa, do tratamento contra corrosão e da quantidade de travamentos. Como as terças representam uma parte relevante do peso de aço da cobertura, um projeto bem modulado faz diferença no orçamento final.
Perguntas frequentes
O que é terça metálica?
É a viga longitudinal do telhado, apoiada nas tesouras ou pórticos, que sustenta a telha e trava a estrutura principal da cobertura.
Qual o perfil mais usado como terça?
Em barracões, o mais comum é o perfil U enrijecido formado a frio. Perfis Z, laminados e terças treliçadas são usados em vãos ou cargas maiores.
Qual o espaçamento entre terças?
Depende da telha, da inclinação e das cargas de vento. O espaçamento deve respeitar o vão admissível informado pelo fabricante da telha e o cálculo estrutural.
Para que servem as correntes entre terças?
Elas travam as terças lateralmente, reduzindo a flexão e o giro dos perfis formados a frio, e ajudam a manter a telha alinhada.
Posso fixar painéis solares nas terças?
Só após verificação estrutural. Painéis, suportes e o vento sobre eles acrescentam cargas que podem exigir reforço das terças e dos travamentos.
